Spiralbindingsspolestørrelser: Diameter, stigning og rygglengde for produksjonskjøpere





Plast- og metallspiralspole produseres over et arbeidsområde fra 6 mm til 50 mm. Hos YPS dekker dette utvalget bokblokker fra ca. 30 ark opp til 444. Den kommersielle virkeligheten er smalere enn katalogen: de fleste bestillinger av notebook, planleggere, skissebok og manuelle bestillinger er mellom 8 mm og 20 mm.



Én definisjon før tabellen, fordi det er den vanligste kilden til forvirring på tvers av-leverandører.Alle diametre nedenfor er nominell innvendig diameter (ID), som er industrikonvensjonen for spoleforsyning og grunnlaget som vi siterer, prøver og inspiserer på. Utvendig diameter varierer med filamentmåler selv ved identisk ID, så en spesifikasjon som angir OD uten å angi måler er faktisk ikke en spesifikasjon. Hvis en tidligere leverandør siterte deg på OD, konverter før du sammenligner.



Tabellen nedenfor er diagrammet for spiralbindingsspolestørrelser vi siterer mot, i mm og tommer.



Nominell ID	Tommer (ca.)	Bokblokktykkelse	Kapasitet @ 70–80 gsm	Kapasitet @ 120gsm	Typisk format
6 mm	1/4"	~3 mm	25–30 ark	18–22 ark	Lommesedler, A6
8 mm	5/16"	~5 mm	35–45 ark	26–32 ark	A6/A5 slank journal
10 mm	3/8"	~7 mm	55–65 ark	38–45 ark	A5 planlegger
12 mm	1/2"	~9 mm	70–90 ark	50–62 ark	A5/B5 notatbok
14 mm	9/16"	~11 mm	90–110 ark	62–78 ark	B5 notatbok
16 mm	5/8"	~13 mm	110–130 ark	78–92 ark	A4 arbeidsbok
20 mm	3/4"	~17 mm	140–170 ark	100–120 ark	A4 skissebok, innbundet journal
25 mm	1"	~22 mm	190–220 ark	132–155 ark	Manual, kokebok
32 mm	1-1/4"	~28 mm	250–290 ark	175–205 ark	Referansehåndbok
40 mm	1-9/16"	~35 mm	320–370 ark	220–260 ark	Teknisk perm
50 mm	2"	~44 mm	400–444 ark	280–310 ark	Maksimalt praktisk

Les 120gsm kolonnen mot 80gsm kolonnen og størrelsesproblemet blir åpenbart. En 200-arks A5-notisbok på 70 gsm kontorpapir og de samme 200 arkene på 120 gsm krempapir er to forskjellige bøker, og de har ikke samme spiralbindingsspolestørrelse. Den første lander på 25 mm, den andre på 32 mm. Det er her førsteklasses brevpapirtruser går galt oftest, fordi sideantallet blir låst i designfasen og papiret oppgraderes i prøvetakingsfasen, og ingen besøker ryggraden igjen.



Innbundne formater forener det. Et stivt brett legger vanligvis til 2–4 mm til blokken avhengig av brettvekt, innvending- og konstruksjon av endepapir, og det er grunnen til at samme sideantall i et innbundet skall rutinemessig trenger en større spolestørrelse for en notisbok med innbundet omslag enn tvillingen med mykt omslag. Mål det ferdige skallet i stedet for å anta økningen. Hvis du matcher en diameter til en spesifikk produktfamilie,plast spiral spiral utvalg og lager fargerviser hva som holdes mot hver størrelse.





Standardmetoden er god så langt den strekker seg. Legg hele bokblokken flatt, omslag, avslutningspapirer og eventuelle innlegg, uten trykk fra hånden, mål tykkelsen, legg til 1/8 tomme, konverter til millimeter, rund opp til nærmeste tilgjengelige størrelse. En 5/16" stabel pluss 1/8" gir 7/16", som er 11,11 mm, som runder av til en 12 mm spole.



De fleste publiserte størrelsesdiagrammer, inkludert den, antar 20 lb-binding. Denne antagelsen er der regelen under-spesifiserer belagt og tungvektspapir. To ting skjer med tyngre papir. Den komprimerer mindre under målehånden, slik at den løse målingen er nærmere den sanne tykkelsen og kvoten har mindre slakk innebygd. Og den motstår å bøye seg mer ved stanselinjen, slik at sidene trenger mer klaring inne i løkken for å rotere fritt i stedet for å kjempe mot hverandre ved ryggraden.Vår egen prøvetakingsregel for en spiralspiralbindingsstørrelse på 120–160 g/m2 ubestrøket tekstpapir er å legge til 3/16" i stedet for 1/8", og deretter runde opp.



Det er et utgangspunkt for første prøver, ikke en universell konstant, og vi måler fortsatt den fysiske dummyen før vi slipper en spesifikasjon. Fire innganger flytter den:



Papirtykkelse betyr mer enn gsm, fordi to 120gsm ark fra forskjellige fabrikker kan variere med 15% i bulk. Belagte eller laminerte deksler trenger at tillegget telles en gang til, siden overflaten nesten ikke har komprimerbarhet og dekslene ser mest rotasjon. Stive brettdeksler trenger sin egen målte tykkelse lagt til før kvoten, ikke foldet inn i den. Og enhver blokk med en tabulatorindeks eller en gatefold-innsats trenger den tykkeste delen målt, ikke gjennomsnittet, fordi spolen må klare seg i verste fall og en størrelse som passer gjennomsnittet vil binde seg til fanen.





Der blokken går forbi det praktiske taket i formatet, vårt notat vedrmaksimalt antall sider en spiralspole kan holdedekker der spole slutter å være den rette strukturen.



Det er et annet-ordreproblem som bare vises i volum. Hvis blokken stanses før den trimmes firkantet, låses eventuelle skjevheter permanent, og over åtti ark er en én-millimeters drift synlig som et ujevnt gap langs den ferdige ryggraden. Spolen sitter fint, men boken leses som en defekt. Klipp først, stans deretter og la digitalt trykte ark avkjøles før du trimmer, fordi varmt tonerpapir krøller seg akkurat nok til å gi en falsk firkant.

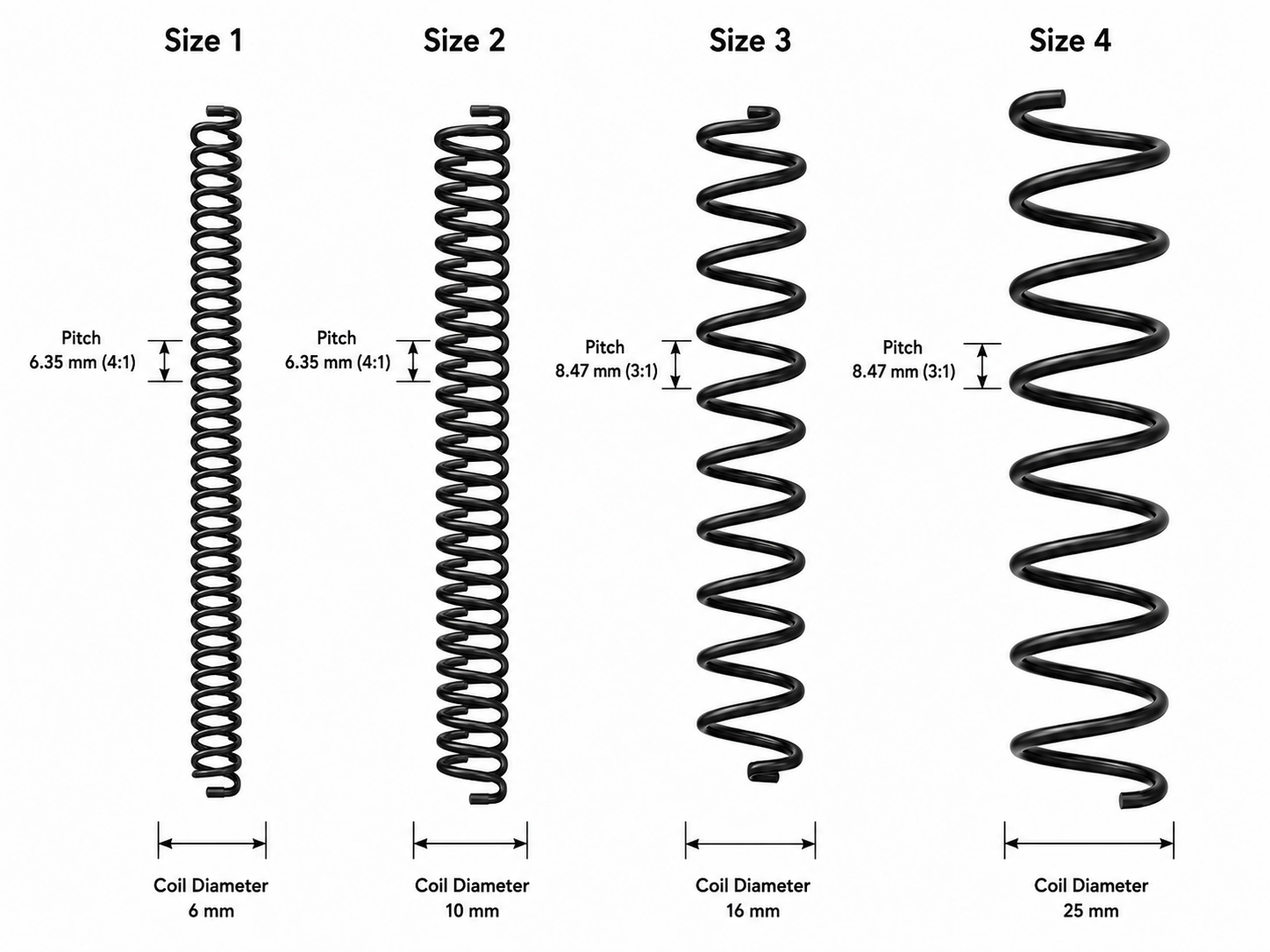

Pitch er hullavstanden på stansen, skrevet som hull-per-tomme: 4:1, 5:1, 3:1, 2:1. Den må matche spolen nøyaktig. Det er ingen delvis kompatibilitet og ingen løsning. En 4:1 spole vil ikke tre en 5:1 stanset blokk, og tvinger den til å ta seg av spiralen, river i stykker arket og laster innføringsrullene.



Det som blir underforklart er at tonehøyden også dekker de tilgjengelige spiralbindingsspolestørrelsene dine, og årsaken er geometrisk snarere enn kommersiell. Etter hvert som hullene beveger seg nærmere hverandre, må spolens spiralvinkel bratte for å bevege seg samme avstand per omdreining, og en bratt spiral på en filament med stor-diameter vil ikke tres rent gjennom et lite hull. Det er grunnen til at 4:1 bærer hele området til 50 mm, mens 5:1, som er tettere viklet og ser renere ut på en ferdig ryggrad, topper rundt 22–25 mm og stopper ved omtrent 180–200 ark. Hvis produktlinjen inneholder noe som er tykkere enn en tomme, fjerner 5:1 varen fra katalogen din den dagen du standardiserer.



Hullantall på en bokstavbindingskant er industri-standard og identiske på tvers av produsenter: 43 eller 44 for 4:1 avhengig av margin, 55 for 5:1, 32 for 3:1, 21 for 2:1. Vårt eget 4:1-verktøy stanser et 4 mm rundt hull på en 3,35 mm rund hull på 6,35 mm. 8,47 mm senter, som er det som lar en skriver som allerede er verktøyet for dobbel-sløyfe kjøre coil på samme dyse uten en ekstra stanseinvestering. Bekreft dysens hulldiameter så vel som stigningen før du bestiller, fordi en 4:1 pitch-match med et underdimensjonert hull reduserer innsettingen.



Innermarginen er en del av banens avgjørelse og blir behandlet som en ettertanke. En halv tomme er det praktiske minimum på innbindingskanten; 0,625" er tryggere for alt som vil bli snudd daglig i et år. Sett det i layoutmalen før design, ikke etter, ellers tar stansen en bit av kunstverket ditt.



Hvis du velger mellom de to standardplasseringene i stedet for å jobbe i en du allerede har forpliktet deg til, vil vår oppdeling avhvordan velge en spolestigning for en utskriftsoperasjondekker maskinsiden av den beslutningen.





Diameter og tonehøyde blir kranglet. Lengde blir antatt, og så kommer en container kuttet for bokstav når produktet er A4.



Spolen går omtrent en tomme lenger enn bindingskanten, og etterlater omtrent en halv tomme i hver ende for kutting og krymping. Den en tomme er delen som faller fra spesifikasjonsarkene, og det er grunnen til at det å oppgi spiralbindingsspolestørrelser uten kuttlengde er en ufullstendig spesifikasjon. Bokstaven har en 11-tommers innbindingskant, så spolen er 12 tommer. Legal har en 14-tommers innbindingskant, så spolen er 15 tommer. A-serien trenger sin egen aritmetikk i stedet for en keiserlig lengde på nytt, og forskjellen som slår folk opp er at formatdimensjonen er papirkanten, ikke spolen.



Format	Bindekant	Coil kuttet lengde
A4 (portrett)	297 mm	320–325 mm
A5 (portrett)	210 mm	235–240 mm
B5 (portrett)	250 mm	275–280 mm
A6 (portrett)	148 mm	173–178 mm
Brev	279 mm (11")	305 mm (12")
Lovlig	356 mm (14")	381 mm (15")



Spesielle lengder fra 9" til 48" kan produseres på bestilling, og 36" lager finnes nøyaktig slik at et binderi kan kuttes til det jobben trenger. Mismatchet, når det skjer, kommer til overflaten ved ileggeren i stedet for ved varer-i, noe som betyr at det dukker opp etter at papiret allerede er stanset.



For-kutt versus spol er den andre lengdeavgjørelsen, og svaret deler seg etter operasjon i stedet for å løses i én anbefaling.



For et trykkeri som kjører blandede korte jobber på tvers av mange formater, er spool det rette anropet på nesten alle volum, forutsatt at linjen har-skjæring og krymping på stedet. Du kutter det jobben trenger, og du slutter å opprettholde separat beholdning for hver diameter-og-fargekombinasjon. Utskriftssjefer beskriver beholdningen som en genuin driftsbelastning, hver størrelse mot tre eller fire farger, alle trenger nøyaktige lagernivåer. Den kontoen kommer fra en trådbindende tråd i stedet for en spiral, og den overføres fordi inventarproblemet er identisk; utstyrskonklusjonene i samme tråd overføres ikke like rent (PrintPlanet).



Programmer med fast-format snur svaret. På tvers av YPS-kunder som kjører to eller tre stabile SKU-er, blir pre-kutt det billigere alternativet et sted rundt 200 000 bøker i året, selv om dette tallet er en observert terskel fra vår egen ordrebok i stedet for en bærbar konstant. Hvorvidt det holder for deg, avhenger av fem innganger: SKU-antall, fargetelling, kutting av arbeidsfrekvens, {6}-tid per kutt i format,{6}-tid per linje. Vi kjører pause-mot dine egne tall hvis du sender dem; en terskel sitert uten disse fem variablene er en gjetning med et desimaltegn.



For et binderi som mater en helautomatisk innstikker, bestemmer vanligvis maskinen, fordi de fleste automatiserte linjer er bygget rundt ett mateformat og ettermontering av den andre siden sjelden er verdt å spare. Der en jobb trenger en diameter eller en lengde utenfor standard keiserlige standarder, vårmetall spiral spiral rekkeviddekuttes til formatet i stedet for til standard.





To av disse stopper linjen umiddelbart. Tre slipper unna sluttinspeksjon og overflate i kundens hender uker senere, og det er grunnen til at de kommer som reklamasjoner i stedet for etterarbeid. De er oppført her i grov rekkefølge etter frekvens.



Underdimensjonert diameter, revet hull. Feltfeil.En spole valgt for så vidt å lukke gir en stram, ryddig-ryggrad og en bok som kjemper mot leseren. Friksjonen konsentreres ved hullkanten, verst nær dekslene der papiret er stivst, og hullene rives gradvis. Boken feiler ikke på dag én, som er nettopp problemet: den feiler etter distribusjon.



Vi omarbeidet en jobb i 2024 som er den rene versjonen av denne feilen. Et europeisk brevpapirmerke spesifiserte 20 mm for en 160-ark A5-journal, korrekt beregnet på 80 g/m2, og oppgraderte deretter tekstbeholdningen til 120 g/m2 krem ​​og beholdt spolestørrelsen, fordi sideantallet ikke hadde endret seg. Tekstblokken gikk fra omtrent 16 mm til omtrent 24 mm, og innbundet skall la til ytterligere 3 mm på toppen. Spolene lukket seg, prøvene passerte, og de første returene kom tilbake omtrent i uke syv med rifter som strålte ut fra de tre øverste hullene på frontdekselet. Den korrigerte spesifikasjonen var 32 mm, dimensjonert på det målte 27 mm skallet-og-blokken i stedet for på antall ark. Det eneste tapte trinnet, re-måling etter et papirskifte, er den vanligste ruten til en feil spiralbindingsspolestørrelse vi ser.



Overdimensjonert diameter, løs blokk. Feltfeil.Det motsatte av det ovennevnte, og årsaken til problemer med overdimensjonert spiralbindingsspole blir avvist som kosmetisk. Sidene skifter for mye innenfor ryggraden, blokken sitter aldri firkantet, og produktet er billig i hånden selv om ingenting er teknisk ødelagt. På et premiumprispunkt er dette et returproblem.



Uoverensstemmelse i tonehøyde. Linjestopp.Umiddelbar og åpenbar, og nesten alltid en kjøpsfeil snarere enn en produksjonsfeil, introdusert når en annen leverandør er kvalifisert på diameter alene.



Krympefeil. Linjestopp eller feltfeil, avhengig av årsak.Spolen snurrer fritt og går til slutt ut av blokken. Årsaken er enten ingen ende-krymping eller en krymping som ikke holdt, og rettelsen er et spesifikasjonskrav snarere enn et materialkrav: angi at begge ender må krympes eller avdekkes, og oppgi hvem som bekrefter det. Der krympen kommer tilbake til størrelse er filamenttemperering, siden en spiral som dannes for harde sprekker ved krympen og en som er dannet for myk slapper av ut av den.



Dekselet sprekker i ryggraden. Feltfeil.Ofte skylden på spolen og nesten aldri forårsaket av det. Stiv dekkmasse sprekker langs stanselinjen under gjentatt 360 graders rotasjon. Svaret er en lettere dekkplate eller en snittlinje en halv tomme fra bindingskanten, ikke en annen diameter.



En sjette modus hører hjemme her selv om den strengt tatt ikke er en dimensjoneringsfeil: en eksponert ryggrad er strukturelt sårbar, kan knuses under transport, kan skrape det den er pakket mot, og er ubehagelig å gripe, en begrensning som er anerkjent i patentlitteraturen om bærbare konstruksjoner (USPTO søknad via Justia). Diameteren er det som bestemmer hvor langt spolen står stolt av blokken, så overdimensjonerte forbindelser knuser risikoen i kartongen. Hvis produktet ditt sendes løst i stedet for krympe-emballert, er det et reelt innspill til størrelsesbeslutningen.



Flere av disse sporer tilbake ett skritt videre, til selve stansen i stedet for spolen, siden hulltype, margin og papirvekt alle må overleve lukkekraften. Den grunnen er dekket i vår nedbrytning avkjøpe forhånds-hullet papir kontra boring i huset.





Her er variabelen som nominelle spiralbindingsspolestørrelser skjuler, og den som mest sannsynlig forklarer en uforklarlig fastkjøringshastighet.



To fabrikker kan både sende spole solgt som 12 mm og avvike med tre til fem tideler av en millimeter i faktisk dannet ID, med ytterligere variasjon langs en enkelt spole hvis formingsspenningen ikke holdes."Compliant" gjør stille arbeid i den setningen, fordi det ikke er noen bindende internasjonal dimensjonsstandard for plastspole slik det er for festemidler; samsvar betyr vanligvis samsvar med den leverandørens egen tegning. Manuell innføring absorberer lett pålegget. Et håndmatet binderi absorberer det. En automatisert innsettingsmaskin med fast mategeometri gjør det ikke, og mens eldre maskiner kan kjøres en størrelse opp, vil den nåværende generasjonen av spoleinnsatser vi ser på kundelinjer ikke akseptere det.



Så det nyttige spørsmålet under leverandørkvalifisering er ikke "lager du 12 mm", men "hva er din toleranse på 12 mm, målt hvordan og på tvers av hvor mange spoler." På våre linjer er svaret ±0,15 mm på dannet ID ved eller under 20 mm og ±0,25 mm over det, tatt med en kalibrert pinnemåler satt ved hodet, midten og halen av hver spole i stedet for på en enkelt prøve. Stigningen bekreftes i samme pass ved ±0,1 mm over ti påfølgende løkker, fordi stigningsdiameteren fører til samme avdrift i en pitch-diameter. flekk. Målere kalibreres på nytt kvartalsvis og resultatene registreres per batch innenfor vårt ISO 9001-sertifiserte kvalitetssystem, som styrer hvordan vi måler og registrerer i stedet for å diktere selve toleransen. Batch-poster er tilgjengelige på forespørsel mot en spesifikk bestilling.



Disse båndene er det en fabrikk kan holde når den ekstruderer sin egen filament, fordi diameter, formingstemperatur og spolespenning alle leverer resultatet, og en leverandør som kjøper filament og bare former det kontrollerer en av de tre. Det er den praktiske forskjellen bak enhver påstand om størrelsestoleranse for spiralspiralbinding du sammenligner mellom produsenter.



To konsekvenser følger. Først må du kvalifisere deg fysisk når du bytter leverandør, selv ved identisk nominell størrelse og tonehøyde: kjør en prøvespole på din egen linje, ikke på leverandørens, og mål på tre punkter langs den i stedet for én gang. For det andre, hvis du kjører et bredt diameterområde, er standardisering av produktlinjen til færre spolstørrelser en kostnadsreduksjon i seg selv, før enhver enhetspris-forhandling, fordi det betyr færre bytter, mindre lagerbeholdning og færre muligheter for feil boks til å nå maskinen.





Alt ovenfor er ingeniørkunst. Den siste delen er det ikke, og det er den delen som skiller en notebook som konkurrerer på pris fra en som kan ha en premium-posisjon på samme sideantall.



Rygggradsforhold er en visuell vurdering. En spole som er ett trinn overdimensjonert, leses som løs og provisorisk; riktig størrelse, den samme ryggraden er bevisst. Den samme effekten gjelder for avstand, siden bred hullavstand på et element med liten -diameter ser tynt og undervektig ut, og det er grunnen til at tonehøydebeslutningen har en estetisk dimensjon ingen legger inn i et spesifikasjonsark. Denne dommen har kommersiell vekt bak seg: spiral- og twin-løkkeformater utgjør til sammen omtrent en tredjedel av inntektene for bærbare papirer (Mordor etterretning).





Farge samhandler med diameter på en måte som fanger merkevarer ut. En farge matchet ved 12 mm vil ikke nødvendigvis leses identisk ved 20 mm, fordi mer filamentmasse endrer hvordan pigmentet leser under lys. Vår egen sjekk er å godkjenne tilpassede spiralbindingsspolestørrelser som en familie i stedet for mot en enkelt referanse: én fysisk prøve per diameter i SKU-serien, vurdert under D65 mot samme hovedbrikke, avskrevet av kunden før noen av dem går til bulk. Galvaniserte og perleskimrende overflater er mer følsomme for dette enn solide farger. Den samme familielogikken går gjennom hvert trinn i en tilpasset konstruksjon, som vi går gjennom fra ende til annenhvordan tilpassede notatbøker faktisk lages.





En komplett spolespesifikasjon har syv felt. Hvis du mangler noen av dem, betyr det at fabrikken gjør en antagelse på dine vegne. Den siste kolonnen er den som kjøpere vanligvis må be om separat: hvor hvert felt flytter enhetsprisen din. Retning er pålitelig; størrelsen er anførselsavhengig-og beveger seg med volum, materiale og farge.



Felt	Hva skal oppgis	Vanlig utelatelse	Kostnadsretning
Diameter	Nominell ID i mm, pluss målt blokktykkelse	Oppgi diameter uten papirvekt	Stiger med størrelsen; materiale-drevet
Toleranse	Holdt band på dannet ID	Forlatt helt usagt	Strammere enn standard legger til QC-tid, ikke materiell
Pitch	4:1, 5:1 eller 3:1, tilpasset punch og hulldiameter	Antatt å være 4:1	4:1 lavest; 5:1 og 3:1 har en ikke-standard premie
Kutt lengde	Nøyaktig mm, eller spole med kuttespes	"A4" uten figur	Ikke-standard kutt er en oppsettskostnad, ikke per-enhet
Materiale	PET, PVC eller nylon-belagt stål	Overlatt til pris	Størst spredning på dette bordet
Farge	Pantone eller godkjent prøve, per diameter	Kun godkjent i én størrelse	Aksjefarger nøytrale; tilpasset matching legger til et parti minimum
Sluttavslutning	Crimp eller cap, begge ender, hvem verifiserer	Antatt	Marginal på spoleforsyning; meningsfylt hvis vi binder



Send det og en fabrikk kan gi tilbud mot det uten en oppdagelsesanrop. På vår side kjører minimumsbestillingen rundt 1000 stykker per farge per størrelse, normal produksjon er 7–15 dager etter at spesifikasjonen er låst, og prøver sendes gratis med frakt innhentes spesifikt slik at du kan kvalifisere diameter og pitch på din egen matermaskin før du forplikter deg til volum. YPS driver 150 ansatte fordelt på 20 000 m² i Dongguan, og leverer brevpapirgrupper inkludert Leo Paper Group og Haiphong Stationery, med hver batch sjekket for farge, tonehøyde og løkketelling; nåværendefabrikksertifikater og testrapporterpubliseres i stedet for beskrevet.



Hvis du spesifiserer engrosstørrelser og farger for spiralbindingsspoler for en ny produktlinje,sender oss bokspesifikasjonen for en prøve, format, papirvekt, sideantall, tonehøyde og målfarge, får en fysisk spole på linjen din i løpet av en uke.





Hvis programmet ditt trenger en diameter, lengde eller farge utenfor det som er på lager, kan vårtilpasset spole og bærbar utviklingstjenestedekker det som kan bygges på bestilling.
